Prendre les mesures qui s'imposent

Comme il s'agit de modélisme, à tout moment il est nécessaire de mesurer :

  • Mesurer pour réduire à l'échelle
  • Mesurer pour ajuster la pièce
  • Mesurer pour vérifier la concordance

Selon le type de mesure, le degré de précision requis variera et il conviendra de choisir l'instrument de mesure le mieux adapté :

  • Pour construire les modules d'un réseau nous utiliserons un METRE, double ou triple, rigide ou souple peu importe, la précision sera de l'ordre du millimètre.
  • Pour tracer une tôlerie ou vérifier une longueur d'axe à couper au tour nous choisirons un REGLET de longueur 20 à 50 centimètres, la précision sera alors de l'ordre du millimètre voire du demi-millimètre.
  • Pour le tournage l'utilisation du PIED A COULISSE s'impose et la précision sera selon le modèle de l'ordre du 1/10, 1/20 et même 1/50 de millimètre.
  • Enfin pour les travaux de grande précision il existe le PALMER précis au 1/100 de millimètre

A gauche un COLOMBUS. C'est l'appareil de base dont la précision est de 1/10 de mm.

A droite un modèle de taille supérieure dont la précision est de l'ordre du 1/20 ou 1/50 de mm.

Ci-dessus le PALMER dont la précision est de l'ordre du 1/100 mm.

Une JAUGE de PROFONDEUR. C'est en fait un pied à coulisse adapté pour la mesure des alésages borgnes.



Important :

Quelle que soit leur précision les instruments de mesure doivent être manipulés avec précaution et replacés dans leur coffret dès qu'ils ne sont plus utilisés. Il faut les protéger des copeaux et autres objets pouvant les détériorer et éviter de les déposer n'importe où.

Le pied à coulisse :

Il se compose de deux parties :

  1. Le corps principal qui a la forme d'un "L" et est gradué en mm.

  1. Le vernier qui coulisse sur le corps principal

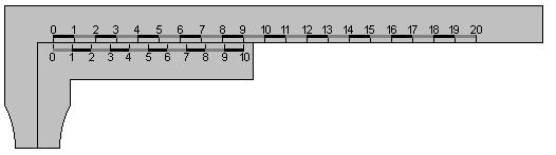

Le vernier est gradué de façon que son nombre de graduation soit réalisé sur la longueur des graduations du corps principal moins une.

Ainsi un pied à coulisse de précision 1/10 de mm aura un vernier dont les DIX graduations seront réparties sur la longueur correspondant à NEUF graduations du corps principal.

Un pied à coulisse de précision 1/20 de mm aura un vernier dont les VINGT graduations seront réparties sur la longueur correspondant à DIX NEUF graduations du corps principal.

Un pied à coulisse de précision 1/50 de mm aura un vernier dont les CINQUANTE graduations seront réparties sur la longueur correspondant à QUARANTE NEUF graduations du corps principal

Pour mesurer avec un pied à coulisse le diamètre d'un axe :

  • On place l'axe entre les deux becs du pied à coulisse
  • On amène le vernier contre l'axe

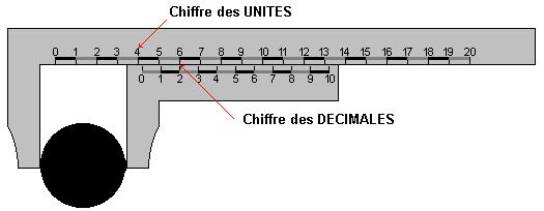

La dernière graduation du corps principal AVANT le début de la graduation du vernier indique les UNITES.
La graduation du vernier qui coïncide exactement avec une graduation du corps principal indique les DECIMALES.

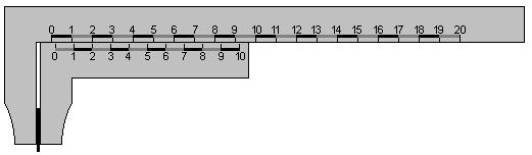

Quelle est l'épaisseur de cette plaque de tôle ?


Quelle est la largeur de ce plat?
